نوار نقاله (Conveyor) یکی از حیاتیترین سیستمهای انتقال مواد در صنایع مختلف است. از معادن گرفته تا صنایع غذایی، استفاده از نقالهها باعث افزایش سرعت، دقت و ایمنی در جابجایی مواد میشود. اما طراحی اصولی نوار نقاله نیازمند آشنایی با فاکتورهای فنی، محیط کاری و محاسبات مهندسی دقیق است.
در این مقاله از وبسایت صنایع نوار نقاله قاسمی، به بررسی گامبهگام اصول طراحی نوار نقاله، نحوه محاسبه ظرفیت، سرعت، توان مورد نیاز و انتخاب تسمه مناسب میپردازیم.

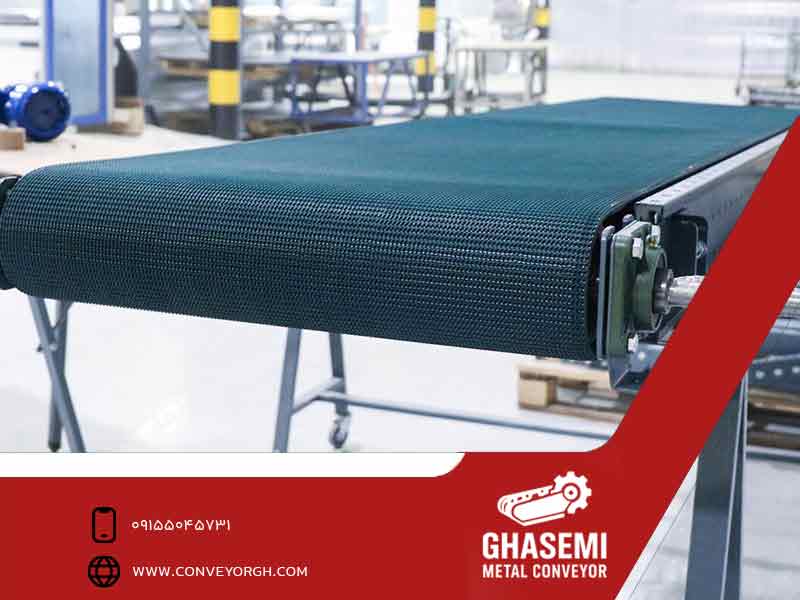

معرفی اجزای اصلی نوار نقاله
برای طراحی دقیق نقاله، ابتدا باید اجزای اصلی آن را بشناسیم:
۱. تسمه نقاله (Belt): عامل حمل مواد
۲. غلطک یا درام (Pulley/Drum): جهت چرخش و کشش تسمه
۳. موتور و گیربکس: تأمینکننده نیروی محرک
۴. سازه نگهدارنده: چارچوب اصلی سیستم
۵. غلتکهای هدایتگر (Idlers): نگهدارنده تسمه در مسیر
سیستم کنترل سرعت و توقفاصول طراحی نوار نقاله
طراحی نوار نقاله نیازمند در نظر گرفتن چند اصل کلیدی است: (درصورتی که تمایل به خرید نوار نقاله توری دارید، روی لینک داده شده کلیک کنید.)
۱. نوع ماده منتقلشونده
- جامد، مایع، دانهای یا بستهبندیشده؟
- ساینده، چسبنده یا سبک؟
- دمای محیط و دمای ماده؟
۲. ظرفیت مورد نیاز انتقال
- چند تن در ساعت باید منتقل شود؟
- تراکم حجمی ماده (kg/m³)؟
۳. طول و شیب مسیر نقاله
- افقی یا مایل؟
- طول مسیر تأثیر مستقیمی بر توان موتور و قطر درام دارد.
۴. سرعت انتقال تسمه
- با توجه به ایمنی و جنس مواد تعیین میشود.
بیشتر بخوانید» بررسی ویژگی های نوار نقاله ضد سایش
۵. نوع تسمه مورد استفاده
- تسمه لاستیکی، PVC، فلزی یا پارچهای؟
فرمول محاسبه ظرفیت نوار نقاله
ظرفیت نوار نقاله بر اساس فرمول زیر محاسبه میشود:
Q = ρ × A × V
- Q: ظرفیت حمل (kg/s یا ton/h)
- ρ: چگالی ماده (kg/m³)
- A: سطح مقطع بارگذاری روی تسمه (m²)
- V: سرعت تسمه (m/s)
مثال:
اگر چگالی ماده ۱۶۰۰ کیلوگرم بر مترمکعب، سطح بارگذاری ۰.۱ مترمربع و سرعت تسمه ۲ متر بر ثانیه باشد:
Q = 1600 × ۰.۱ × ۲ = 320 kg/s = 1152 ton/h
محاسبه توان مورد نیاز موتور نقاله
برای تعیین توان موتور (P)، از فرمول زیر استفاده میشود:
P = (Q × L × f) / (367 × η)
- P: توان موتور (kW)
- Q: ظرفیت حمل (ton/h)
- L: طول نقاله (m)
- f: ضریب اصطکاک (معمولاً بین ۰.۰۲ تا ۰.۰۵)
- η: راندمان سیستم (معمولاً ۰.۸۵ تا ۰.۹۵)
بیشتر بخوانید» بررسی نوار نقاله در صنایع غذایی
نکته:
در صورت وجود شیب یا بالا رفتن مواد، باید مؤلفه نیروی گرانشی نیز به توان اضافه شود.
محاسبه قطر درام یا پولی نقاله
انتخاب قطر مناسب درام باعث افزایش عمر تسمه و کاهش کشش میشود.
فرمول پیشنهادی:
D ≥ k × T
- D: قطر درام (mm)
- T: ضخامت تسمه (mm)
- k: ضریب تجربی (بین ۱۵ تا ۲۵ برای تسمه لاستیکی)
تعیین سرعت تسمه
سرعت معمولی تسمه بین ۰.۵ تا ۳ متر بر ثانیه است.
| نوع ماده | سرعت پیشنهادی (m/s) |
| مواد ساینده | ۰.۶ – ۱.۲ |
| مواد غذایی یا حساس | ۰.۴ – ۰.۸ |
| مواد فله سبک | ۱.۵ – ۲.۵ |
| حمل سریع بستهها | ۲.۵ – ۳.۵ |
انتخاب عرض تسمه
عرض تسمه بر اساس حجم ماده و نوع بارگذاری تعیین میشود. رایجترین عرضها شامل:
- ۴۰۰ میلیمتر
- ۶۰۰ میلیمتر
- ۸۰۰ میلیمتر
- ۱۰۰۰ میلیمتر
- ۱۲۰۰ میلیمتر
برای بارهای سنگینتر یا صنعتی، از عرضهای بالاتر مانند ۱۴۰۰ و ۱۸۰۰ میلیمتر استفاده میشود.
طراحی شاسی و پایههای نقاله
- باید تحمل وزن تسمه، بار و تجهیزات مکانیکی را داشته باشد.
- جنس شاسی: فولاد گالوانیزه یا رنگشده صنعتی
- برای نقالههای طولانی از پایههای میانی با غلطکهای نگهدارنده استفاده میشود.
بیشتر بخوانید» سرعت نوار نقاله را چگونه تنظیم کنیم؟

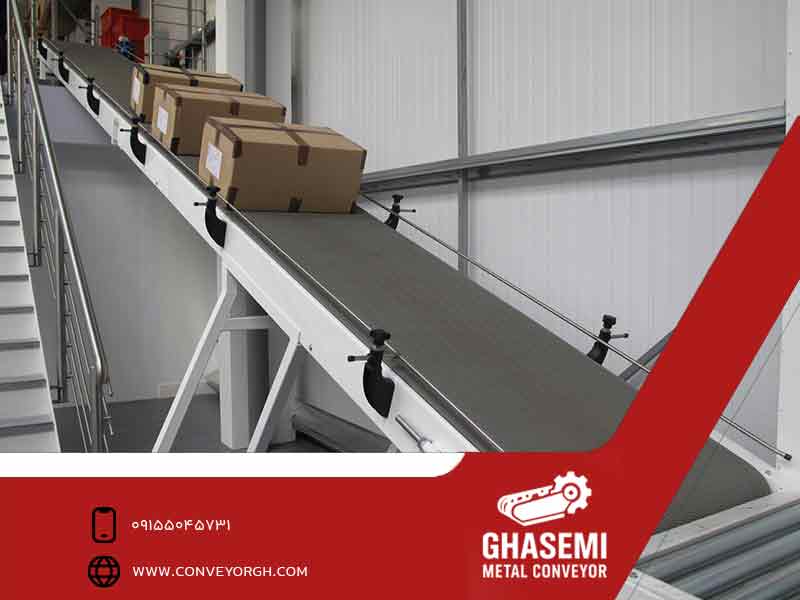

نکات مهم در طراحی مهندسی نوار نقاله
- بررسی دمای کارکرد و مقاومت تسمه در برابر آن
- تعیین فاصله بین غلطکها برای جلوگیری از افتادگی
- در نظر گرفتن ضربهگیر در محل بارگیری
- طراحی سیستم تمیزکننده برای تسمه
- نصب سیستم توقف اضطراری برای ایمنی اپراتور
نرمافزارهای پرکاربرد در طراحی نوار نقاله
- Helix Delta-T: طراحی دقیق نقاله با وارد کردن مشخصات
- Sidewinder Conveyor Design Software
- BeltStat
- AutoCAD + Inventor: برای طراحی سهبعدی مکانیکی نقاله
جمعبندی
طراحی نوار نقاله یک فرآیند کاملاً مهندسی و محاسبهمحور است که نیازمند توجه به نوع ماده، ظرفیت حمل، طول مسیر، توان مورد نیاز، سرعت تسمه و نوع تسمه میباشد. استفاده از فرمولهای استاندارد و نرمافزارهای تخصصی میتواند در افزایش دقت طراحی و کاهش هزینههای اجرای پروژه مؤثر باشد.
اگر قصد طراحی یا سفارش ساخت نوار نقاله دارید، توصیه میشود از مهندسین مکانیک مجرب یا تأمینکنندگان معتبر مشاوره بگیرید تا محصولی دقیق، ایمن و بهینه داشته باشید.
سوالات متداول
آیا طراحی نوار نقاله برای حمل مواد ساینده با مواد غذایی متفاوت است؟
بله. مواد غذایی نیاز به تسمههای بهداشتی PVC دارند، در حالی که مواد ساینده نیازمند تسمههای ضد سایش و مقاوم به ضربه هستند.
چگونه از تسمه در برابر کشش زیاد محافظت کنیم؟
استفاده از سیستمهای تنظیم کشش و نصب پولیهای برگشتی مناسب کمک زیادی میکند.
در نوار نقاله شیبدار از چه تسمهای استفاده کنیم؟
تسمه آجدار یا دارای پره برای جلوگیری از لغزش مواد در شیب توصیه میشود.
