گیربکس نوار نقاله یکی از قطعات حیاتی در سیستمهای انتقال مواد است که وظیفه انتقال قدرت و کنترل سرعت نوار نقاله را بر عهده دارد. بدون گیربکس، نوار نقاله نمیتواند بار را بهصورت پیوسته و کنترلشده جابهجا کند و کارایی خطوط تولید بهشدت کاهش مییابد. در این مقاله از وبسایت صنایع نوار نقاله قاسمی به بررسی اینکه گیربکس نوار نقاله چیست، انواع آن، عملکرد، کاربرد و نکات نگهداری و افزایش طول عمر پرداختهایم.

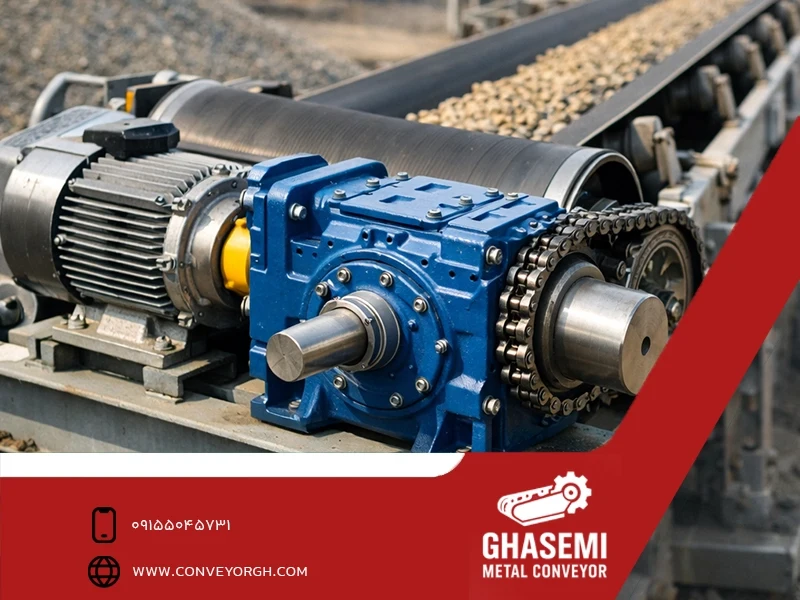

گیربکس نوار نقاله؛ انتقال دهنده نیروی موتور
گیربکس نوار نقاله یا جعبهدنده، وسیلهای است که نیروی موتور را به نوار نقاله منتقل کرده و سرعت و گشتاور آن را کنترل میکند. این قطعه تضمین میکند که حرکت نوار نقاله یکنواخت، پایدار و متناسب با ظرفیت طراحی خط تولید باشد. گیربکسها معمولاً با موتور الکتریکی یا هیدرولیکی ترکیب شده و به کمک سیستم دندهها، انرژی را به حرکت دورانی تبدیل میکنند.
اهمیت گیربکس در نوار نقاله
انتخاب گیربکس مناسب برای کانوایرها، تنها نیمی از مسیر طراحی یک سیستم انتقال کارآمد است. در واقع نقش گیربکس در نوار نقاله بسیار حیاتی است و بدون آن، سیستم نمیتواند بارها را بهصورت روان و کنترلشده منتقل کند. گیربکس مناسب باعث افزایش طول عمر نوار، کاهش مصرف انرژی و جلوگیری از آسیب به موتور و تسمه نقاله میشود. خرابی گیربکس میتواند منجر به توقف خط تولید، افزایش هزینه تعمیرات و کاهش بهرهوری شود.
در محیطهایی با رطوبت بالا یا در معرض مواد خورنده، علاوه بر دقت در انتخاب ضریب اطمینان گیربکس، جنس بدنه دستگاه نیز حیاتی است. بسیاری از مدیران فنی برای جلوگیری از زنگزدگی و استهلاک زودهنگام، در کنار خرید الکتروموتور باکیفیت، خرید نوار نقاله استیل را نیز در اولویت قرار میدهند تا بدنه و سیستم انتقال قدرت بهطور همزمان در برابر عوامل محیطی مقاوم باشند.

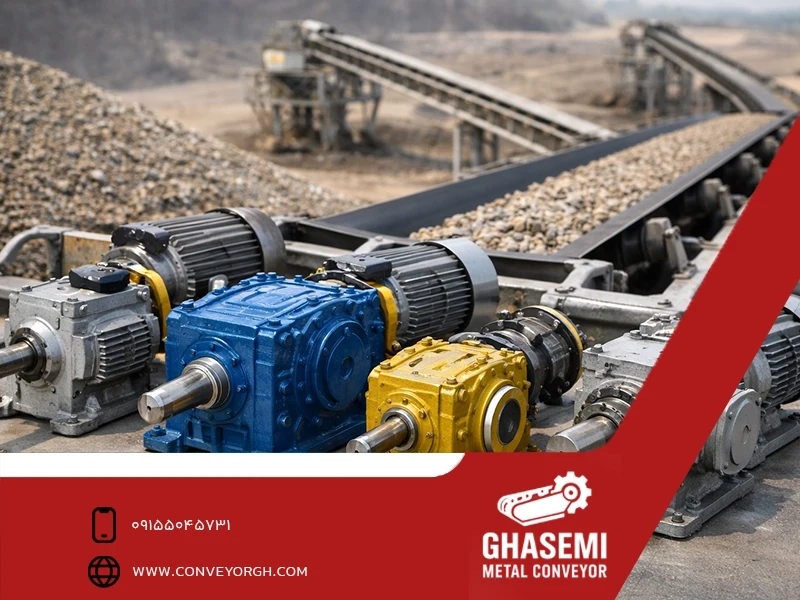

انواع گیربکس نوار نقاله را بشناسید
گیربکسها بر اساس نوع طراحی و انتقال قدرت به چند دسته تقسیم میشوند:
گیربکس شافت مستقیم
این نوع گیربکس ساده و متداول است که نیروی موتور را بهصورت مستقیم به محور نوار نقاله منتقل میکند و برای خطوط با بار سبک و متوسط مناسب است.
گیربکس حلزونی یا مارپیچی
این گیربکس دارای چرخدندههای مارپیچی است و میتواند گشتاور بالا را با سرعت پایین منتقل کند. مناسب برای خطوط با بار سنگین و نقالههای طولانی است.
بیشتر بخوانید» یکی از فاکتورهای مهم در انتخاب و همچنین بهرهوری نوار نقاله، سرعت آن است. سرعت نوار نقاله تأثیرات مستقیم زیادی در روند خط تولید محصولات دارد. در مقاله بررسی سرعت نوار نقاله بر راندمان تولید، به بررسی کامل تأثیر پارامتر سرعت نوار نقاله بر راندمان تولید، مزایا و معایب سرعتهای مختلف و نکات کلیدی در تنظیم آن میپردازیم.
گیربکس هلیکال
گیربکس هلیکال دارای دندههای زاویهدار است که انتقال نیرو را نرم و روان انجام میدهد. این نوع گیربکس باعث کاهش صدا، لرزش و سایش تسمه میشود.
گیربکس کاهنده
گیربکس کاهنده برای کاهش سرعت موتور و افزایش گشتاور استفاده میشود و در خطوطی که نیاز به حرکت دقیق و کنترلشده نوار نقاله دارند، کاربرد دارد.
جدول مقایسه انواع گیربکس نوار نقاله
از آنجایی که هر مدل گیربکس ویژگی ها و کاربردهای خاص خود را دارد، شناخت دقیق تفاوت های آن ها به شما کمک میکند تا طول عمر سیستم خود را افزایش دهید و از توقف های ناگهانی در خطوط تولید جلوگیری کنید.
| نوع گیربکس | میزان راندمان و قدرت | سطح صدا و لرزش | مهم ترین ویژگی و مزیت | کاربرد اصلی در سیستم نوار نقاله |
|---|---|---|---|---|
| گیربکس شافت مستقیم | بالا و قابل قبول | متوسط | نصب آسان و اشغال فضای بسیار کم در خطوط تولید | مناسب برای نوار نقاله های ساده و فضاهای محدود صنعتی |
| گیربکس حلزونی یا مارپیچی | متوسط | بسیار کم و بی صدا | خاصیت قفل شوندگی (عدم برگشت پذیری در شیب ها) | نوار نقاله های شیب دار و سیستم های نیازمند توقف سریع |
| گیربکس هلیکال | بسیار بالا | کم و کارکرد بسیار نرم | تحمل فشار بالا و استهلاک پایین در طولانی مدت | نوار نقاله های سنگین با کارکرد مداوم و شبانه روزی |
| گیربکس کاهنده | متغیر (بسته به مدل) | متوسط تا بالا | تبدیل سرعت بالای موتور به قدرت (گشتاور) بسیار زیاد | جابجایی بار های فوق سنگین در صنایع معدنی و فولاد |
بررسی عملکرد گیربکس نوار نقاله
گیربکس با دریافت نیروی موتور، سرعت و گشتاور خروجی را تنظیم کرده و آن را به محور نوار نقاله منتقل میکند. این تنظیم باعث میشود که تسمه یا زنجیر نقاله بهصورت یکنواخت حرکت کند و فشار اضافی به موتور، رولیکها و تسمه وارد نشود. عملکرد صحیح گیربکس، کاهش استهلاک قطعات و افزایش ایمنی خطوط را به همراه دارد.
مهم ترین علائم خرابی گیربکس نوار نقاله
شناسایی به موقع خرابی گیربکس از توقف خط تولید و آسیبهای جدی جلوگیری میکند. علائم رایج خرابی شامل: صدای غیرعادی هنگام کار کردن، افزایش دمای گیربکس، لرزش شدید، کاهش سرعت نوار نقاله، نشت روغن و اختلال در انتقال نیرو است. هر یک از این نشانهها باید توسط تکنسین متخصص بررسی شود.
بیشتر بخوانید» شناسایی به موقع علائم هشداردهنده در عملکرد نوار نقاله و پس از آن، رفع آنها موجب پیشگیری از بروز اتفاقات مهمی در سیستم میشود. در مقاله مهم ترین علائم هشدار دهنده در عملکرد نوار نقاله بطور جامع به بررسی این علائم و نحوه رفع آنها پرداختهایم.
نکات نگهداری و افزایش طول عمر گیربکس
برای افزایش طول عمر گیربکس و بهبود عملکرد نوار نقاله، رعایت نکات زیر ضروری است:
روانکاری منظم گیربکس
گیربکسها نیاز به روغنکاری دارند تا اصطکاک بین چرخدندهها کاهش یابد و دما کنترل شود. استفاده از روغن مناسب با کیفیت توصیهشده توسط تولیدکننده اهمیت زیادی دارد.
بیشتر بخوانید« یکی از اقدامات اساسی جهت نگهداری و افزایش طول عمر نوار نقاله، روغنکاری صحیح قطعات است. درصورتیکه روغن کاری بصورت اصولی انجام نشود، قطعات نوار نقاله سریعا دچار فرسودگی شده و پس از آن، هزینههای تعمیر و توقف خط تولید نیز افزایش مییابد. جهت آشنایی با اصول روغن کاری در قطعات نوار نقاله، پیشنهاد میکنیم مقاله روش های اصولی روغنکاری قطعات نوار نقاله را بطور کامل مطالعه کنید.
کنترل بار گیربکس و توجه به ظرفیت
بارگذاری بیش از ظرفیت مجاز باعث فشار روی دندهها و موتور میشود و طول عمر گیربکس را کاهش میدهد. ظرفیت گیربکس باید با ظرفیت نوار نقاله هماهنگ باشد.

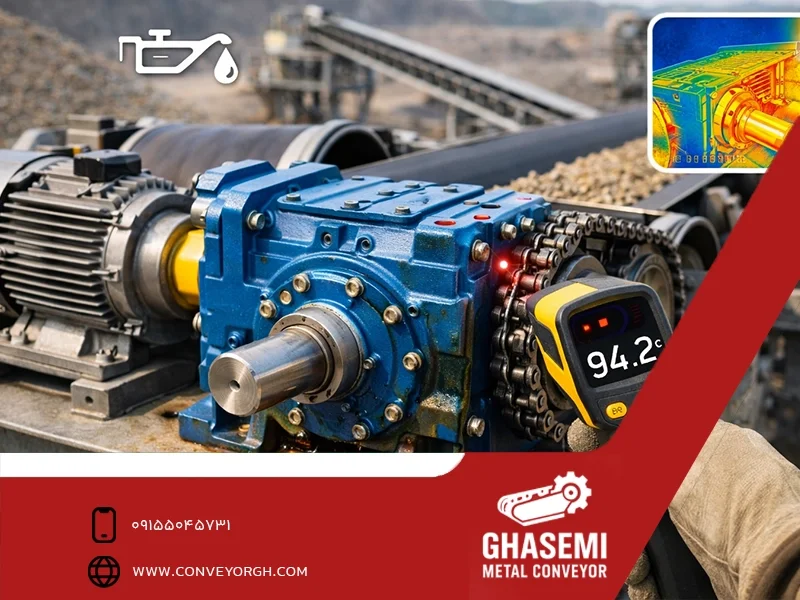

بررسی دما و نشتی روغن آن
دمای بالای گیربکس یا نشت روغن میتواند نشانه خرابی یا کاهش روانکاری باشد. بررسی دورهای و رفع مشکل به حفظ عمر مفید کمک میکند.
نصب و همراستایی صحیح گیربکس نوار نقاله
همراستایی غلط محورهای موتور، گیربکس و نوار نقاله باعث سایش تسمه، لرزش و خرابی گیربکس میشود. نصب استاندارد و تنظیم دقیق محورها الزامی است.
جلوگیری از نفوذ گرد و غبار
گیربکسهای صنعتی در معرض گرد و غبار و ذرات خارجی هستند. استفاده از کاور محافظ و تمیزکاری دورهای از آسیب به دندهها و بلبرینگها جلوگیری میکند.
بیشتر بخوانید» در مقاله آشنایی با روش های اصولی و کاربردی تعمیر و نگهداری انواع نوار نقاله به بررسی شگردهای کاربردی جهت تعمیر و نگهداری انواع نوارنقاله میپردازیم.
آموزش اپراتورها
اپراتورهایی که با نوار نقاله کار میکنند باید با اصول بهرهبرداری صحیح و محدودیتهای گیربکس آشنا باشند. استفاده نادرست، بارگذاری غیر استاندارد و توقف ناگهانی میتواند آسیبزا باشد.
برنامه نگهداری دورهای
ثبت سرویسهای دورهای شامل بررسی روانکاری، وضعیت دندهها و بلبرینگها، دما و لرزش به مدیریت بهتر طول عمر گیربکس کمک میکند و مشکلات احتمالی را قبل از خرابی جدی شناسایی میکند.
جمعبندی
گیربکس نوار نقاله یکی از قطعات کلیدی در خطوط تولید است که با کنترل سرعت و گشتاور موتور، عملکرد یکنواخت و ایمن نوار نقاله را تضمین میکند. انواع مختلفی از گیربکسها وجود دارد که بر اساس بار، طول خط و نوع محصول انتخاب میشوند. رعایت نکات نگهداری شامل روانکاری منظم، کنترل بار، بررسی دما و نشتی روغن، نصب صحیح و آموزش اپراتورها باعث افزایش طول عمر گیربکس و کاهش هزینههای تعمیرات میشود. شناسایی علائم خرابی گیربکس و اقدام سریع، از توقفهای ناگهانی و آسیب به تجهیزات جلوگیری میکند و بهرهوری کارخانه را به حداکثر میرساند.
سوالات متداول درباره گیربکس نوار نقاله
۱. وظیفه اصلی گیربکس در نوار نقاله چیست؟
گیربکس با کاهش سرعت دورانی الکتروموتور و افزایش گشتاور، نیروی لازم برای به حرکت درآوردن تسمه و جابجایی بارهای سنگین را فراهم میکند.
۲. پرکاربردترین انواع گیربکس برای کانوایر کدامند؟
گیربکسهای شافت مستقیم (Helical)، گیربکسهای حلزونی (Worm) به دلیل خاصیت عدم برگشتپذیری، و گیربکسهای کرانویل پینیون (Bevel Helical) بیشترین کاربرد را دارند.
۳. چرا در نوار نقالههای شیبدار از گیربکس حلزونی استفاده میشود؟
گیربکسهای حلزونی به دلیل ساختار خاص دندهها، خاصیت “خودقفلشوندگی” دارند که از حرکت رو به عقب نوار نقاله در هنگام خاموش شدن موتور (تحت بار) جلوگیری میکند.
۴. چه زمانی باید روغن گیربکس نوار نقاله را تعویض کرد؟
بهطور معمول هر ۶ ماه یکبار یا پس از ۲۵۰۰ ساعت کارکرد (بسته به شرایط محیطی و فشار بار)، روغن باید بازبینی و در صورت نیاز تعویض شود.
۵. مهمترین فاکتور در انتخاب گیربکس نوار نقاله چیست؟
میزان گشتاور خروجی مورد نیاز، توان الکتروموتور، نسبت تبدیل (سرعت خطی مطلوب) و ضریب اطمینان (Service Factor) با توجه به ساعات کاری در روز، حیاتیترین فاکتورها هستند.
