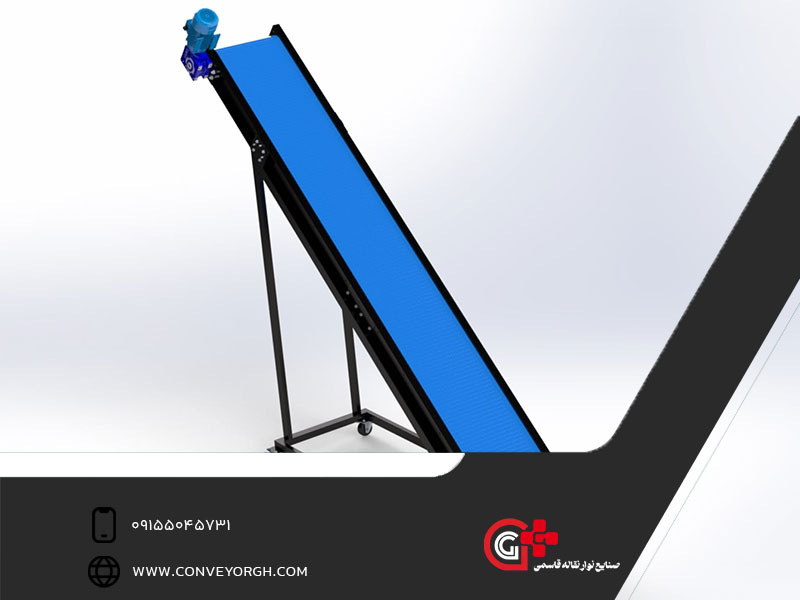

نوار نقاله شیبدار سیستمی است که برای انتقال مواد و کالاها در یک زاویه عمودی یا شیبدار استفاده میشود. این نوع نوار نقاله با استفاده از یک تسمه متحرک میتواند اجسام را از یک سطح به سطح بالاتر یا پایینتر جابجا کند.
طراحی آن به گونهای است که از ریزش مواد در حین حرکت در شیب جلوگیری کند، که این امر با استفاده از تسمههای خاص دارای آج یا دیواره جانبی محقق میشود. این کانوایرها در صنایع مختلفی که نیاز به تغییر ارتفاع در خطوط تولید یا انبارداری دارند، کاربرد فراوان دارند.
مهمترین کاربرد کانوایر شیبدار
مهمترین کاربرد کانوایر شیبدار در صنایعی است که نیاز به جابجایی مواد بین سطوح مختلف یا طبقات گوناگون دارند. این کانوایرها در کارخانجات سیمان، معادن، کارخانههای فولاد، و صنایع غذایی برای انتقال مواد خام، محصولات نیمهساخته یا بستهبندی شده از یک مرحله تولید به مرحله دیگر استفاده میشوند.
بیشتر بخوانید» به منظور خرید نوار نقاله توری و استعلام قیمت آن، روی لینک داده شده کلیک کنید.
همچنین در سیستمهای لجستیک و انبارداری، برای بارگیری و تخلیه کامیونها و یا انتقال کالا به قفسههای بلند، نقش حیاتی ایفا میکنند و به افزایش بهرهوری و کاهش نیاز به نیروی انسانی کمک میکنند.

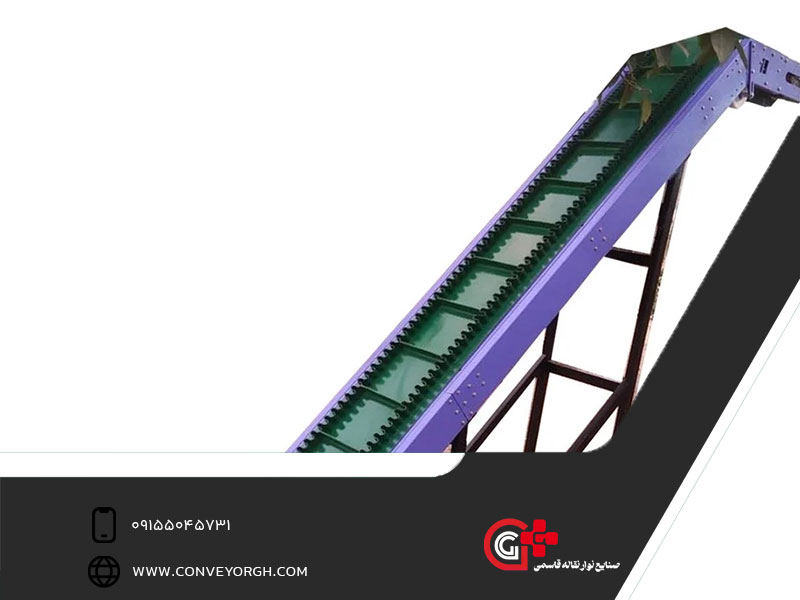

استانداردهای نوار نقاله شیبدار
استانداردهای نوار نقاله شیبدار برای اطمینان از ایمنی، کارایی و دوام این سیستمها تدوین شدهاند. این استانداردها شامل مواردی مانند حداقل و حداکثر زاویه شیب، ظرفیت باربری، سرعت تسمه، نوع تسمه و جنس آن، و همچنین ملاحظات ایمنی برای جلوگیری از حوادث میشوند.
بیشتر بخوانید» تسمه نوار نقاله چیست؟ | بررسی انواع و نکات خرید آن
استانداردهای بینالمللی مانند ISO و EN (اروپا) یا CEMA (آمریکا) راهنماییهایی برای طراحی، ساخت و نگهداری این کانوایرها ارائه میدهند تا عملکرد بهینه و عمر طولانیتری داشته باشند. رعایت این استانداردها برای کیفیت و ایمنی ضروری است.
ساختار نوار نقاله شیبدار
ساختار نوار نقاله شیبدار از چندین بخش اصلی تشکیل شده است. بخشهای اصلی شامل شاسی و بدنه (که کل سیستم را نگه میدارد)، تسمه نقاله (که مواد را حمل میکند)، رولیکها (که تسمه را پشتیبانی و هدایت میکنند)، پایهها (که ارتفاع و زاویه شیب را تنظیم میکنند)، و سیستم موتوری (که نیروی لازم برای حرکت تسمه را فراهم میکند) هستند.
بیشتر بخوانید» آشنایی با روش های افزایش طول عمر نوار نقاله
طراحی این اجزا باید به گونهای باشد که کانوایر بتواند با زاویه شیب مشخص، مواد را به صورت ایمن و کارآمد جابجا کند و از برگشت یا ریزش مواد جلوگیری کند.
شاسی و بدنه نوار نقاله شیبدار
شاسی و بدنه نوار نقاله شیبدار اسکلت اصلی کانوایر را تشکیل میدهند و وظیفه تحمل وزن کل سیستم و بارهای جابجا شده را بر عهده دارند.
این بخش معمولاً از فولاد مقاوم یا آلومینیوم ساخته میشود تا استحکام و دوام بالایی داشته باشد. طراحی شاسی باید به گونهای باشد که تنشهای ناشی از وزن مواد و نیروهای دینامیکی حرکت تسمه را تحمل کند و از پیچش یا تغییر شکل جلوگیری کند. همچنین، برای کانوایرهای شیبدار، طراحی شاسی باید امکان تنظیم زاویه شیب یا ثابت نگه داشتن آن را فراهم آورد.
تسمه نقاله شیبدار
تسمه نقاله شیبدار یکی از مهمترین اجزای این کانوایرها است و نقش اصلی را در جابجایی مواد ایفا میکند. این تسمهها معمولاً از موادی مانند لاستیک، PVC یا PU ساخته میشوند و دارای ویژگیهای خاصی برای جلوگیری از ریزش مواد در شیب هستند.
بیشتر بخوانید» تفاوت نوار نقاله تسمه ای و غلطکی در چیست؟
این ویژگیها شامل آجهای برجسته (مانند V-شکل یا Chevron) برای افزایش اصطکاک، دیوارههای جانبی (Sidewalls) برای محصور کردن مواد، یا نوارهای عرضی (Cleats) برای حمل مواد به سمت بالا میشود. انتخاب نوع تسمه به ویژگیهای مواد و زاویه شیب بستگی دارد.
رولیک نقاله شیبدار
رولیکهای نقاله شیبدار وظیفه حمایت و هدایت تسمه را در طول مسیر حرکت بر عهده دارند. این رولیکها به دو دسته اصلی تقسیم میشوند: رولیکهای حملکننده (Carry Idlers) که در قسمت بالایی تسمه قرار میگیرند و وزن مواد را تحمل میکنند، و رولیکهای بازگشتی (Return Idlers) که تسمه خالی را در مسیر برگشت پشتیبانی میکنند.
برای کانوایرهای شیبدار، رولیکها باید به گونهای نصب شوند که تسمه در مسیر خود پایدار بماند و از انحراف آن جلوگیری شود. جنس و ساختار رولیکها نیز بر اساس نوع مواد و محیط کار انتخاب میشود.
پایه نوار نقاله شیبدار
پایه نوار نقاله شیبدار مسئول پشتیبانی از شاسی و تسمه و همچنین تعیین ارتفاع و زاویه شیب کانوایر است. این پایهها معمولاً از فولاد ساخته شده و به گونهای طراحی میشوند که استحکام کافی برای تحمل وزن کل سیستم و بارهای وارده را داشته باشند.
بیشتر بخوانید» نوار نقاله شیرینگ چیست و انواع آن کدامند؟
در برخی از سیستمها، پایهها قابل تنظیم هستند تا امکان تغییر زاویه شیب یا ارتفاع کانوایر فراهم شود. طراحی صحیح پایهها از لرزش و ناپایداری کانوایر جلوگیری میکند و به ایمنی و عملکرد روان آن کمک میکند.

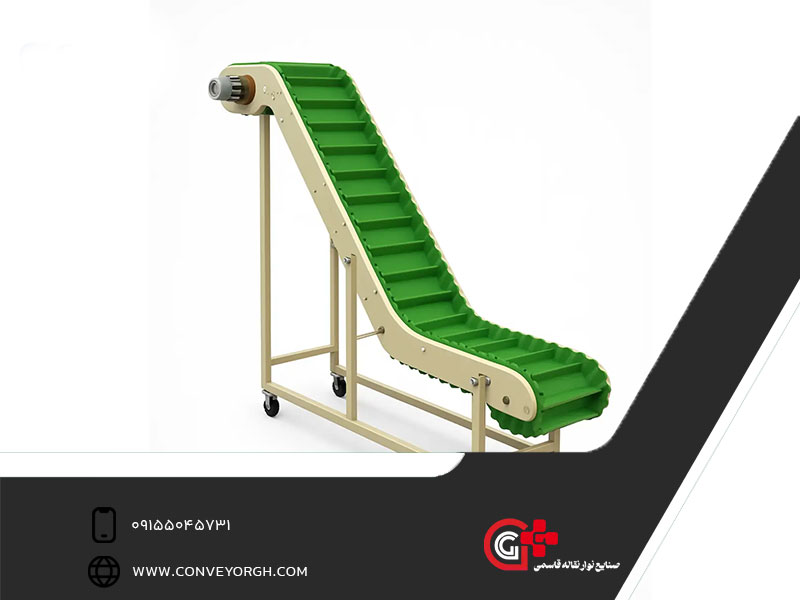

سیستم موتوری نوار نقاله شیبدار
سیستم موتوری نوار نقاله شیبدار نیروی لازم برای حرکت تسمه و جابجایی مواد را فراهم میکند. این سیستم معمولاً شامل یک موتور الکتریکی، گیربکس و درامهای محرک (پولی) است.
انتخاب توان موتور و نوع گیربکس به عواملی مانند ظرفیت باربری کانوایر، زاویه شیب، سرعت مورد نیاز تسمه و طول کلی نوار نقاله بستگی دارد. در کانوایرهای شیبدار، سیستم موتوری باید به گونهای طراحی شود که بتواند بر نیروی گرانش غلبه کرده و حرکت پایدار و مطمئن تسمه را در شیب تضمین کند.
کلام پایانی
نوارهای نقاله شیبدار، بیش از یک وسیله ساده برای جابجایی مواد هستند؛ آنها ستون فقرات بسیاری از عملیات صنعتی و لجستیکی مدرن به شمار میآیند. با قابلیت انتقال مواد در ارتفاعات مختلف، این سیستمها به افزایش بهرهوری، کاهش نیاز به نیروی انسانی و بهبود ایمنی در محیطهای کاری کمک شایانی میکنند.
