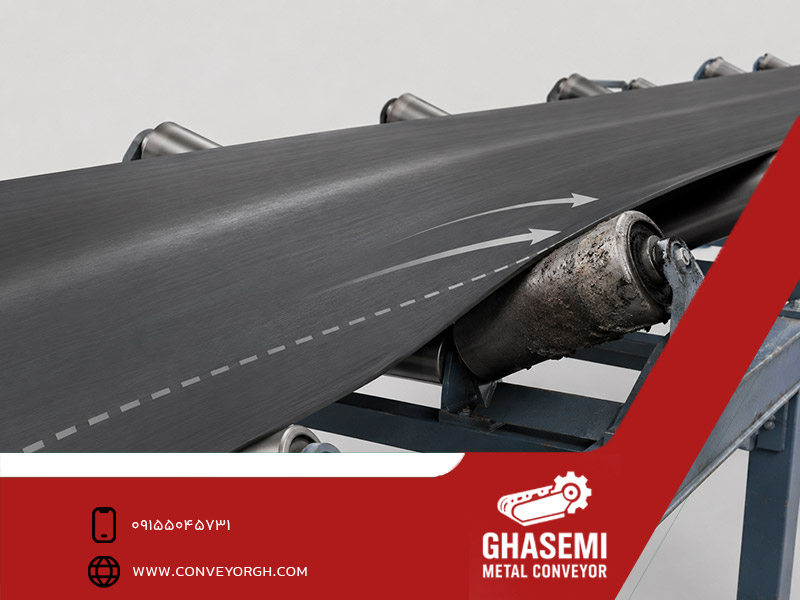

نوار نقاله (کانویر) یکی از پرکاربردترین تجهیزات در صنایع مختلف است. وظیفه اصلی این سیستم، جابجایی پیوسته مواد و کالاها از نقطهای به نقطه دیگر است. با این حال، یکی از مشکلات رایج و آزاردهنده در سیستمهای نوار نقاله، انحراف یا خارج شدن نوار از مسیر صحیح خود است. این انحراف نه تنها باعث کاهش راندمان و توقف تولید میشود، بلکه میتواند منجر به آسیب دیدگی نوار، کاهش عمر مفید قطعات و حتی خطرات ایمنی برای پرسنل گردد.
در این مقاله از وبسایت صنایع قاسمی به بررسی جامع دلایل فنی و بارگذاری انحراف نوار نقاله و ارائه راهکارهای عملی برای پیشگیری و رفع این مشکل میپردازیم.
مهم ترین دلایل فنی انحراف نوار نقاله
بسیاری از مشکلات انحراف نوار نقاله، ریشه در نقص یا تنظیمات نادرست اجزای فنی سیستم دارند. درک این دلایل، اولین قدم برای عیبیابی موثر است. در ادامه شایعترین علل انحراف نوار نقاله را بررسی خواهیم کرد.

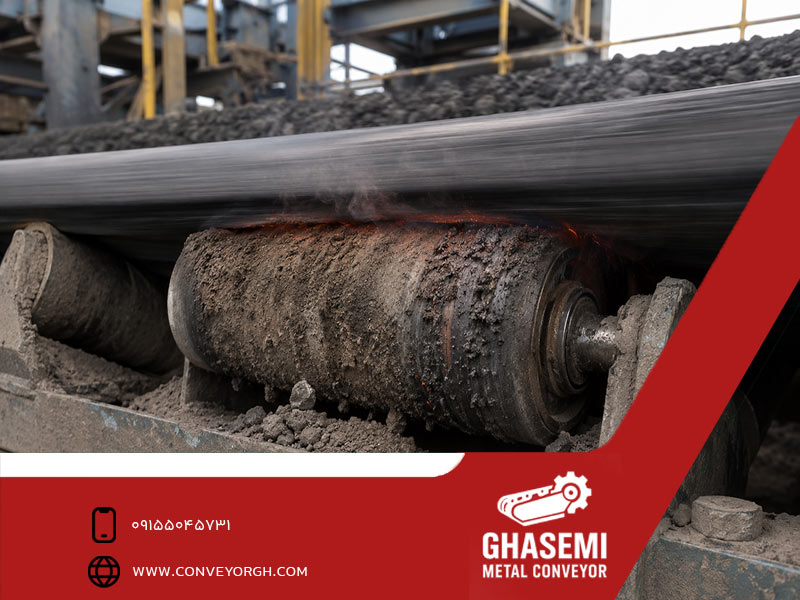

ساخت اشتباه کانوایر (Improper Conveyor Construction)
گاهی اوقات، مشکل از ابتدا وجود دارد. اگر شاسی اصلی کانوایر، پایهها یا محل نصب پولیها و رولیکها از ابتدا با دقت و طبق نقشه ساخته نشده باشد، انحراف نوار نقاله اجتنابناپذیر خواهد بود.
- علت: عدم دقت در ساخت و مونتاژ، استفاده از متریال نامناسب، نقشه طراحی معیوب.
- راهکار: کنترل کیفیت دقیق در مرحله ساخت و مونتاژ، اطمینان از صحت ابعاد و زوایا، و در صورت امکان، اصلاح شاسی و پایهها.
بیشتر بخوانید» در بسیاری از خطوط تولید، انتخاب نوع مناسب نوار نقاله تاثیر زیادی در کاهش مشکلاتی مثل انحراف تسمه و اختلال در جابهجایی مواد دارد. استفاده از مدلهای توری به دلیل ساختار مقاوم و تهویه مناسب، در صنایع غذایی، خشککن و خطوط حرارتی بسیار رایج است. اگر قصد بررسی مشخصات و ویژگی های نوار نقاله توری را دارید، بهتر است به جنس توری، ابعاد و نوع کاربرد آن توجه کنید. جهت دریافت مشاوره تخصصی خرید و استعلام قیمت نوار نقاله توری، روی لینک داده شده کلیک کنید.
گیر کردن رولیک ها (Idlers)
رولیکها، ستونهای فقرات نوار نقاله محسوب میشوند. وظیفه آنها تحمل وزن نوار و بار روی آن، و هدایت حرکت نوار به سمت جلو است. اگر یک یا چند رولیک گیر کنند، نچرخند یا به سختی بچرخند، سطح تماس بین نوار و آن رولیک افزایش یافته و اصطکاک نامتعادلی ایجاد میشود. این امر باعث کشیده شدن نوار به سمت رولیک گیر کرده و انحراف آن میگردد.
- علت: یاتاقانهای خراب، گرفتگی با گرد و غبار و مواد، عدم روغنکاری مناسب، یا آسیب فیزیکی به رولیک.
- راهکار: بازرسی دورهای رولیکها، تمیز کردن آنها، اطمینان از چرخش آزادانه، تعویض رولیکهای معیوب و یاتاقانهای فرسوده.
اختلال داشتن در حرکت پولی ها (Pulleys)
پولیها، عمدتا در ابتدا و انتهای نوار نقاله قرار دارند و وظیفه تغییر جهت نوار و انتقال نیرو از موتور به نوار (پولی محرک) و بازگرداندن نوار (پولی هرزگرد) را بر عهده دارند. اگر پولیها کاملا عمود بر خط مرکزی نوار نقاله نباشند یا مرکز آنها دقیقا در راستای حرکت نوار قرار نگیرد، نیرویی جانبی به نوار وارد کرده و باعث انحراف آن میشوند.
- علت: نصب نامناسب پولیها، تاب برداشتن محور پولی، یاتاقانهای خراب، تجمع مواد روی سطح پولی.
- راهکار: اطمینان از نصب دقیق و عمود پولیها بر خط مرکزی، تنظیم مجدد در صورت نیاز، بررسی و تعویض محورها و یاتاقانهای معیوب، تمیز کردن منظم سطح پولیها.
بیشتر بخوانید» چه نوع موتوری برای نوار نقاله مناسبتر است؟

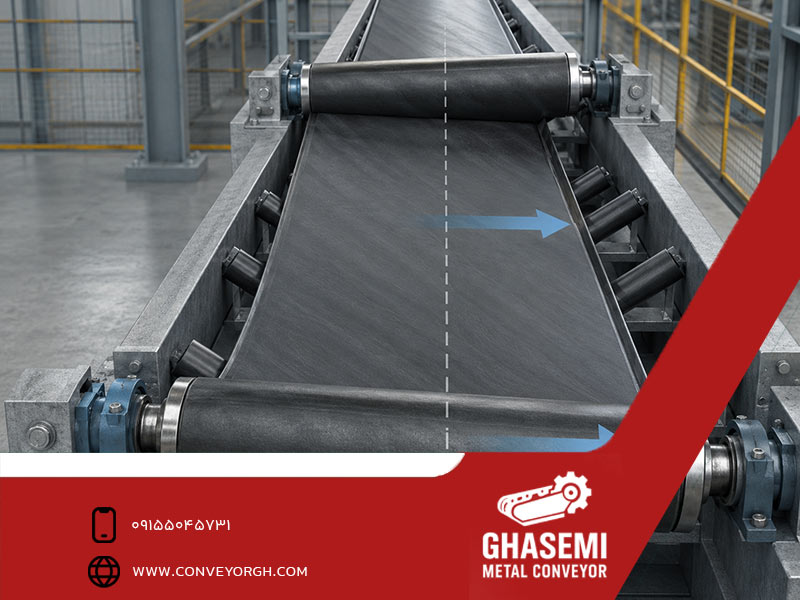

ایجاد ناهماهنگی در میان خطوط مرکزی (Misalignment of Centerlines)
خط مرکزی نوار نقاله، خط فرضی است که از وسط نوار عبور میکند. خط مرکزی شاسی (Frame) کل سیستم و خط مرکزی پولیها باید کاملاً بر هم منطبق باشند. هرگونه عدم تطابق بین این خطوط، حتی به میزان اندک، میتواند نیروی جانبی ایجاد کرده و نوار را از مسیر خارج کند.
- علت: نصب نادرست شاسی، ناهمواری سطح زمین، جابجایی اجزا در طول زمان.
- راهکار: تنظیم دقیق شاسی در ابتدا و در طول دوره بهرهبرداری، استفاده از پایههای قابل تنظیم برای تراز کردن سیستم، اطمینان از موازی بودن پولیها با یکدیگر و عمود بودن بر خط مرکزی شاسی.
بیشتر بخوانید» چگونه مصرف انرژی نوار نقاله را کاهش دهیم؟
چرخش رولیک ها در جهت نامناسب (Improper Roller Rotation)
رولیکها باید آزادانه و بدون لغزش حول محور خود بچرخند. اگر رولیکها بیش از حد سفت باشند (گیر کرده باشند) یا بالعکس، بیش از حد شل باشند و نوار روی آنها لغزش داشته باشد، میتواند باعث ایجاد انحراف شود. همچنین، اگر رولیکهای شیاری (Troughing Idlers) که وظیفه ایجاد حالت کاسهای در نوار را دارند، به درستی زاویه نداشته باشند، ممکن است باعث ناپایداری نوار شوند.
- علت: تنظیمات نادرست یاتاقانها، زاویه نامناسب رولیکهای شیاری.
- راهکار: تنظیم صحیح یاتاقانها برای چرخش آزادانه، اطمینان از زاویه استاندارد رولیکهای شیاری (معمولاً ۱۵ تا ۳۰ درجه بسته به نوع نوار و کاربرد).
تنظیم نامناسب پولی ها (Improper Pulley Adjustment)
پولیها نقش کلیدی در هدایت نوار دارند. تنظیم دقیق زاویه و موقعیت پولیها بسیار حیاتی است. به عنوان مثال، یک پولی که کمی کج نصب شده باشد، نوار را به سمت جلو هل میدهد.
- علت: خطاهای نصب، عدم تنظیم دقیق پس از تعمیرات.
- راهکار: استفاده از ابزارهای دقیق برای تنظیم پولیها، رعایت تلرانسهای مجاز در نصب، و تنظیم مجدد در صورت مشاهده هرگونه انحراف.
اصلی ترین دلایل انحراف نوار نقاله از نظر بارگیری
علاوه بر مشکلات فنی، نحوه بارگذاری مواد بر روی نوار نقاله نیز تاثیر بسزایی در انحراف آن دارد.
بیشتر بخوانید» آشنایی با دلایل رایج خرابی نوار نقاله و روش های رفع آن

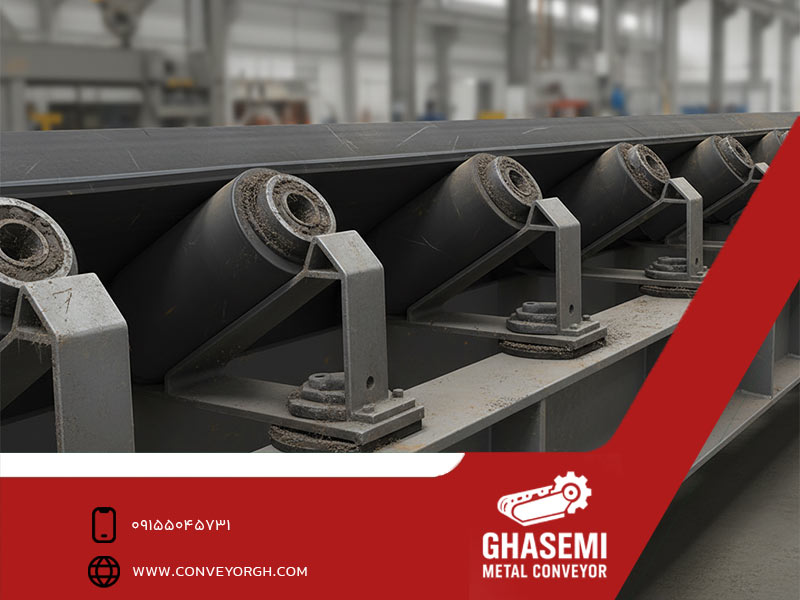

بارگیری خارج از مرکز (Off-Center Loading)
یکی از شایعترین دلایل انحراف نوار، بارگیری مواد به صورت نامتوازن و خارج از خط مرکزی نوار است. زمانی که بار به یک سمت نوار ریخته میشود، وزن بیشتری به آن سمت وارد شده و باعث میشود نوار به سمت بار سنگینتر متمایل شود.
- علت: عدم استفاده از قیف بارگیری مناسب، سرعت بالای مواد ورودی، عدم هدایت مواد به مرکز.
- راهکار: استفاده از قیفها و ناودانیهای بارگیری که مواد را دقیقاً در مرکز نوار و با سرعت کنترل شده تخلیه کنند. در صورت امکان، استفاده از صفحات ضربهگیر (Impact Idlers) در نقطه بارگیری برای کاهش تنش و پخش بهتر بار.
اتصال نداشتن صحیح تسمه (Improper Belt Splice)
اتصال (splice) نوار نقاله جایی است که دو انتهای نوار به هم متصل میشوند تا یک حلقه پیوسته تشکیل دهند. اگر این اتصال صاف، مستقیم و بدون موج نباشد، میتواند یک نقطه ضعف یا برجستگی ایجاد کند که باعث انحراف نوار در هنگام عبور از روی پولیها و رولیکها شود.
- علت: اتصال نامناسب (حرارتی، مکانیکی)، استفاده از قطعات اتصال نامرغوب، عدم دقت در هنگام اتصال.
- راهکار: اطمینان از اینکه اتصال نوار کاملاً صاف، محکم و در راستای خط مرکزی نوار است. استفاده از روشهای اتصال استاندارد و با کیفیت.
بیشتر بخوانید» چگونه تسمه نقاله را تعویض یا تعمیر کنیم؟
نگهداری نامناسب کانوایر (Poor Conveyor Maintenance)
نگهداری نامنظم و عدم توجه به جزئیات میتواند منجر به بروز بسیاری از مشکلات فنی شود که در نهایت به انحراف نوار نقاله میانجامد.
- علت: عدم بازرسی منظم، تمیز نکردن سیستم، عدم روغنکاری، نادیده گرفتن صداهای غیرعادی.
- راهکار: تدوین یک برنامه نگهداری و تعمیرات پیشگیرانه (Preventive Maintenance) شامل بازرسیهای روزانه، هفتگی و ماهانه، تمیزکاری منظم، روغنکاری قطعات متحرک، و رفع سریع هرگونه نقص مشاهده شده.
چگونه از انحراف نوار نقاله جلوگیری کنیم؟
پیشگیری همیشه بهتر از درمان است. با رعایت نکات زیر میتوان از بروز انحراف در نوار نقاله جلوگیری کرد:
- نصب صحیح و دقیق: اطمینان از تراز بودن شاسی، نصب عمود و دقیق پولیها و رولیکها.
- بازرسی و نگهداری منظم: انجام چک لیستهای دورهای برای رولیکها، پولیها، تسمه و شاسی.
- تنظیم مداوم: بررسی و تنظیم مجدد پولیها و رولیکها در صورت مشاهده هرگونه انحراف جزئی.
- بارگیری صحیح: هدایت مواد به مرکز نوار با استفاده از قیفهای مناسب.
- کنترل کیفیت تسمه و اتصال: اطمینان از سلامت تسمه و کیفیت بالای اتصال آن.
- استفاده از رولیکهای خودتنظیم (Self-Aligning Idlers): این رولیکها به طور خودکار با تغییر جهت نوار، خود را تنظیم کرده و به هدایت مجدد آن کمک میکنند.
- تمیز نگه داشتن سیستم: جلوگیری از تجمع گرد و غبار و مواد بر روی رولیکها و پولیها.
- آموزش پرسنل: اطمینان از اینکه اپراتورها و پرسنل نگهداری با نحوه عملکرد صحیح و مشکلات احتمالی نوار نقاله آشنا هستند.
نتیجه گیری
انحراف نوار نقاله مشکلی رایج اما قابل حل است. با درک صحیح دلایل فنی مانند گیر کردن رولیکها، اختلال در حرکت پولیها، ناهماهنگی خطوط مرکزی، و دلایل مرتبط با بارگیری مانند بارگیری خارج از مرکز و اتصال نامناسب تسمه، میتوان ریشه مشکل را شناسایی کرد. اجرای یک برنامه نگهداری و تعمیرات پیشگیرانه منظم، همراه با تنظیمات دقیق فنی و رعایت اصول بارگیری، کلید جلوگیری از این مشکل و تضمین عملکرد روان، ایمن و راندمان بالای سیستم نوار نقاله شما خواهد بود.
سوالات متداول درباره دلایل انحراف نوار نقاله
۱. شایع ترین دلایل انحراف نوار نقاله چیست؟
بارگیری خارج از مرکز و گیر کردن یا خرابی رولیکها از شایعترین دلایل فنی و بارگذاری هستند.
۲. چگونه می توانم بفهمم که مشکل از رولیک ها است یا پولی ها؟
اگر انحراف در طول کل نوار رخ میدهد و با تغییر سرعت بارگیری تغییری نمیکند، احتمالا مشکل از پولیها یا همراستایی کلی سیستم است. اما اگر انحراف در یک نقطه خاص یا ناحیه محدود رخ میدهد، رولیکهای آن ناحیه مظنون اصلی هستند.
۳. آیا تسمه کشسان (Elastomeric Belt) کمتر دچار انحراف می شود؟
تسمههای با کیفیت و اتصال صحیح آنها در کاهش انحراف نقش دارند، اما حتی بهترین تسمهها نیز در صورت وجود مشکلات فنی یا بارگیری نامناسب، دچار انحراف خواهند شد.
۴. رولیک های خودتنظیم (Self-Aligning Idlers) چگونه کار می کنند؟
این رولیکها به صورت مفصلی به شاسی متصل هستند و زمانی که نوار به یک سمت کشیده میشود، زاویه این رولیکها تغییر کرده و به طور طبیعی نوار را به سمت مرکز هدایت میکنند.
۵. توصیه شما برای پیشگیری از انحراف در بلندمدت چیست؟
ایجاد یک برنامه جامع نگهداری پیشگیرانه و آموزش اپراتورها برای شناسایی و رفع سریع مشکلات جزئی.
