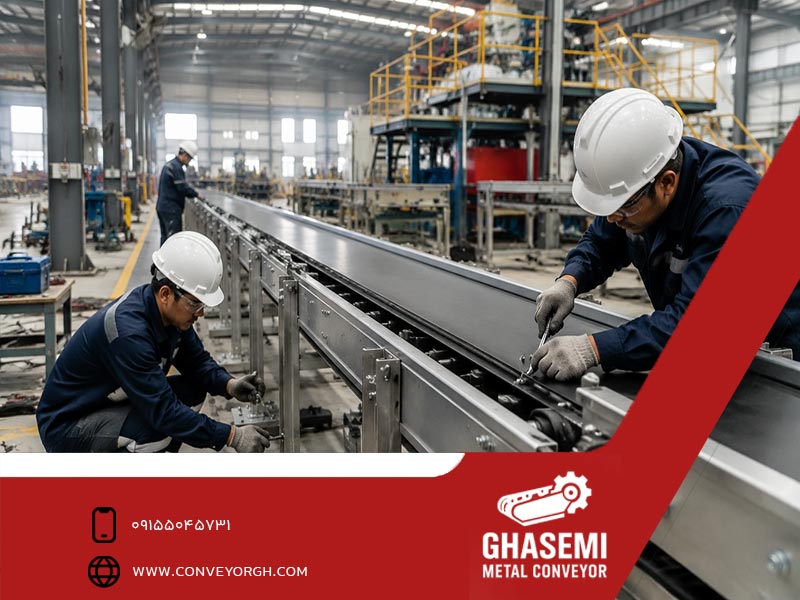

نوار نقاله یکی از مهم ترین تجهیزات در خطوط تولید، انبارداری و سیستمهای حمل مواد است. اگر نصب آن اصولی انجام نشود، مشکلهایی مثل انحراف تسمه، لرزش دستگاه، کاهش عمر رولیکها و توقف خط تولید رخ میدهد. به همین دلیل آشنایی با آموزش نصب نوار نقاله برای هر مجموعه صنعتی ضروری است. در این مقاله از وبسایت صنایع نوار نقاله قاسمی تلاش کردهایم یک راهنمای ساده و کاربردی ارائه دهیم تا با مراحل نصب، ابزارهای لازم و نکات کلیدی به صورت مرحله به مرحله آشنایی پیدا کنید.
پیش نیازها و آمادگی ها برای نصب کانوایر
قبل از شروع عملیات نصب، باید شرایط فنی، محیطی و ایمنی بررسی شود. این کار باعث کاهش خطا و سرعت بیشتر نصب میشود.

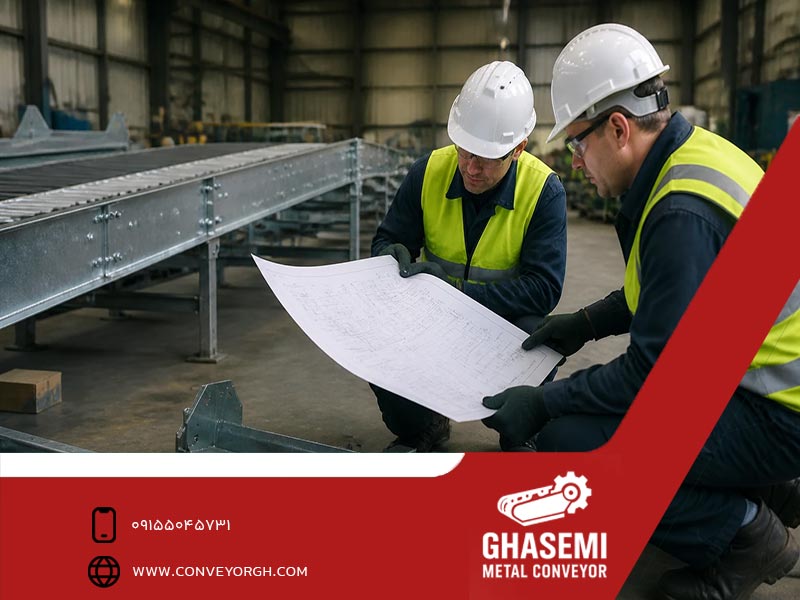

بررسی نقشه ها و اطلاعات فنی
اولین قدم، خواندن نقشه دستگاه و مشخصات فنی آن است. اطلاعاتی مثل طول، عرض، نوع تسمه، نوع رولیک، توان موتور و زاویه شیب باید از ابتدا مشخص باشد.
آماده سازی تیم نصب
حضور یک تیم آشنا با مکانیک صنعتی، برق و نصب سازه ضروری است. تقسیم وظایف در تیم باعث میشود روند نصب دقیقتر انجام شود.
رعایت اصول ایمنی
استفاده از تجهیزات ایمنی (کفش، عینک، دستکش) و بررسی خطرات محیط نصب، قبل از شروع کار ضروری است.
بیشتر بخوانید» نصب صحیح نوار نقاله تنها بخشی از کار است؛ انتخاب نوع مناسب نوار نقاله نیز اهمیت بالایی دارد. در بسیاری از خطوط تولید به ویژه محیطهای صنعتی حساس و بهداشتی از نوار نقالههای استیل استفاده میشود. در صورت تمایل به خرید نوار نقاله استیل و کسب اطلاع از ویژگیهای این نوع نوار نقاله، روی لینک داده شده کلیک کنید.
ابزارها و تجهیزات مورد نیاز برای نصب نوار نقاله
برای نصب اصولی نوار نقاله باید ابزارهای زیر در دسترس باشد:
ابزارهای عمومی
- انواع آچار
- پیچ گوشتی
- متر، تراز و شاقول
- دریل
- انبردست و سیم چین
- آچار ترک متر برای بستن پیچها
تجهیزات اصلی نوار نقاله
- رولیکها
- تسمه نقاله
- درامهای محرک و هرزگرد
- موتور و گیربکس
- پایهها و شاسی
- تابلو برق و کلیدهای کنترلی
تجهیزات ایمنی و کنترلی
- سنسور توقف اضطراری
- کلید قطع و وصل
- کابلهای صنعتی استاندارد
داشتن این تجهیزات باعث میشود نصب بدون توقف و با کیفیت انجام شود.
بیشتر بخوانید» بررسی دلایل رایج خرابی نوار نقاله و روش های رفع آن

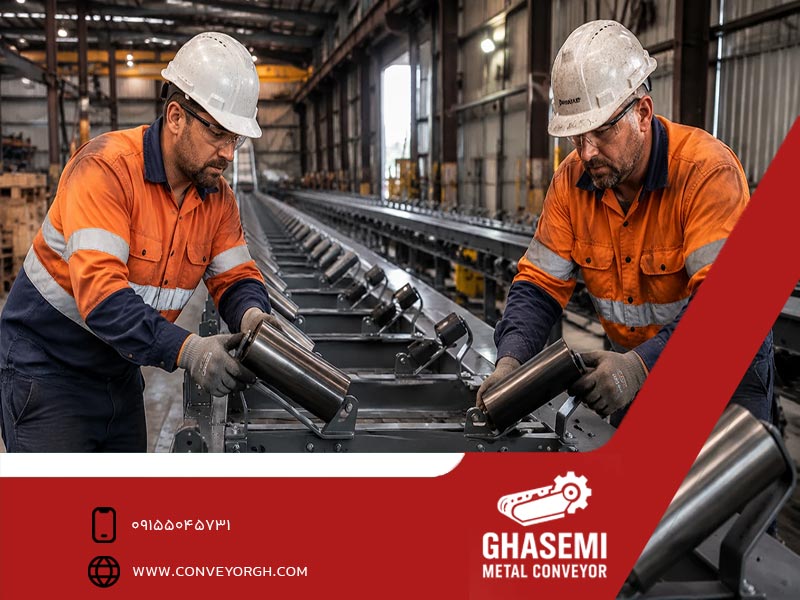

بررسی محل نصب نوار نقاله
محل نصب، تاثیر مستقیمی بر عملکرد نهایی دستگاه دارد. بنابراین باید قبل از شروع، موارد زیر بررسی شود:
وضعیت سطح و زیرساخت
سطح زیر نوار نقاله باید کاملا صاف و مقاوم باشد. سطح ناهموار باعث انحراف تسمه و خرابی رولیکها میشود.
بررسی فضای اطراف دستگاه
برای سرویس و تعمیرات نوار نقاله لازم است اطراف دستگاه فضای کافی وجود داشته باشد. کمبود فضا باعث افزایش خطا و کاهش ایمنی میشود.
شرایط محیطی
رطوبت، حرارت زیاد یا گرد و غبار روی عمر دستگاه تاثیر میگذارد. در شرایط سخت صنعتی باید از قطعات مقاوم تر استفاده شود.
مسیر برق رسانی
محل تابلو برق، کابلها و مسیر عبور آنها باید قبل از نصب مشخص شود.
بیشتر بخوانید» چگونه ظرفیت حمل نوار نقاله را محاسبه کنیم؟
آشنایی با مراحل نصب نوار نقاله
در این قسمت، مراحل اصلی نصب نوار نقاله را به صورت ساده و کاربردی توضیح میدهیم.
-
مونتاژ شاسی
ابتدا شاسی یا فریم اصلی روی محل نصب قرار میگیرد. با استفاده از تراز باید اطمینان حاصل شود که شاسی کاملا صاف و بدون شیب است.
-
نصب رولیکها
نصب رولیک نوار نقاله یکی از حساسترین مراحل است. رولیکها باید کاملا در یک راستا قرار بگیرند. هرگونه انحراف کوچک، در آینده باعث انحراف تسمه میشود.
-
قرار دادن تسمه نقاله
روش نصب تسمه نقاله باید مطابق نوع دستگاه انجام شود. تسمه باید بدون پیچ خوردگی و کاملا روی رولیکها قرار بگیرد.
-
نصب موتور و گیربکس
موتور باید به درام محرک متصل شود. هممحوری بین موتور، گیربکس و درام بسیار مهم است، چون باعث کاهش لرزش و افزایش عمر سیستم میشود.
-
سیم کشی و اتصالات برقی
در این مرحله تابلو برق نصب شده و سیم کشی کلیدهای کنترل، سنسورها و موتور انجام میشود. رعایت استانداردهای برقی الزامی است.

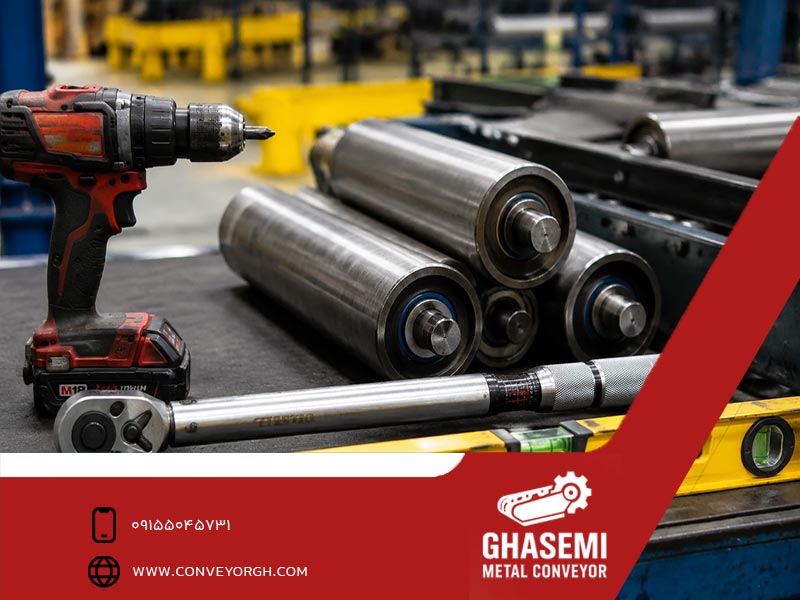

تنظیم و راه اندازی نهایی نوار نقاله
بعد از نصب مکانیکی و برقی، باید تنظیمات نهایی انجام شود تا دستگاه آماده کار شود.
تنظیم کشش تسمه
کشش تسمه باید نه زیاد باشد و نه کم. کشش زیاد باعث فشار به موتور و کشش کم باعث لغزش میشود.
تنظیم هم راستایی تسمه
اگر تسمه به یک سمت منحرف شود، باید رولیکها و درامها دوباره تنظیم شوند.
تست دستگاه بدون بار
نوار نقاله چند دقیقه بدون بار روشن میشود تا لرزش، صدای اضافه یا انحراف تسمه مشخص شود.
تست دستگاه با بار
در مرحله آخر دستگاه با بار واقعی تست میشود تا عملکرد موتور، سرعت و تحمل وزن بررسی گردد.
نتیجه گیری
نصب نوار نقاله یک کار تخصصی است، اما اگر مراحل آن مرحله به مرحله و طبق اصول انجام شود، میتوان از بروز بسیاری از مشکلات در آینده جلوگیری کرد. توجه به پیش نیازها، انتخاب ابزار مناسب، نصب اصولی رولیکها، تنظیم دقیق تسمه و انجام تست نهایی، مهمترین عوامل افزایش عمر و کارایی نوار نقاله هستند.
با رعایت نکات این مقاله، میتوانید یک نصب استاندارد و حرفهای داشته باشید و عملکرد خط تولید یا سیستم جابجایی مواد را بهبود دهید.
سوالات متداول درباره نصب نوار نقاله
۱. نصب اصولی نوار نقاله چه مزایایی دارد؟
نصب استاندارد باعث افزایش عمر تجهیزات، جلوگیری از انحراف تسمه، کاهش لرزش و توقفهای ناگهانی و در نهایت بهبود عملکرد خط تولید میشود.
۲. قبل از نصب نوار نقاله چه آمادگی هایی لازم است؟
بررسی نقشهها، انتخاب محل مناسب، فراهم کردن ابزارها، آمادهسازی تیم نصب و رعایت نکات ایمنی از پیشنیازهای مهم هستند.
۳. چه ابزارهایی برای نصب نوار نقاله مورد نیاز است؟
آچارها، پیچگوشتی، تراز، دریل، سیمچین، آچار ترکمتر و همچنین تجهیزات اصلی مانند رولیک، تسمه نقاله، موتور و تابلو برق از ابزارهای ضروریاند.
۴. رایجترین اشتباهات در نصب نوار نقاله چیست؟
عدم تراز مناسب شاسی، همراستا نبودن رولیکها، کشش نامتعادل تسمه و سیمکشی غیراصولی از رایجترین خطاها هستند.
۵. چگونه عملکرد نوار نقاله پس از نصب تست می شود؟
ابتدا دستگاه بدون بار روشن میشود تا لرزش و انحراف بررسی گردد، سپس با بار واقعی تست نهایی برای اطمینان از عملکرد صحیح انجام میشود.
