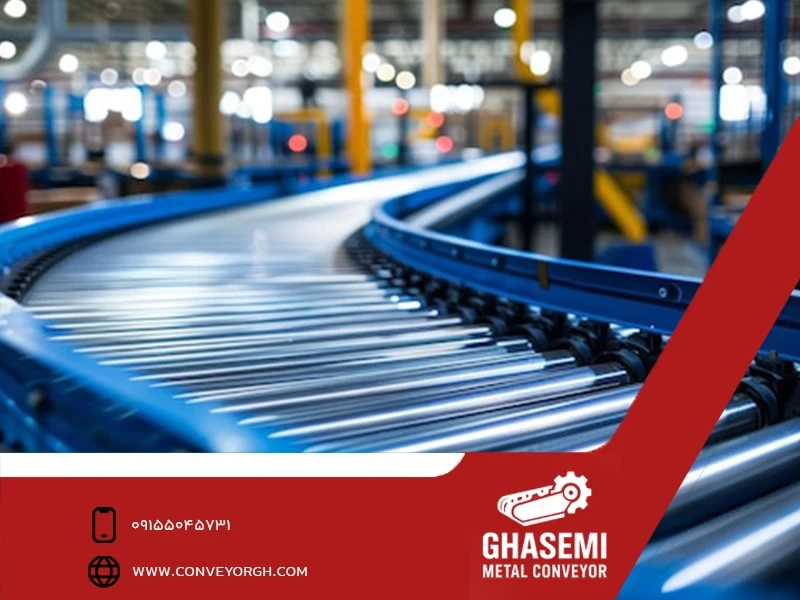

در صنایع الکترونیک، جایی که دقت در حد میلیمتر و سرعت در سطح ثانیه اهمیت دارد، استفاده از نوار نقاله مناسب برای خطوط مونتاژ یکی از عوامل کلیدی در افزایش بهرهوری است. از تولید بردهای مدار چاپی (PCB) گرفته تا مونتاژ قطعات حساس الکترونیکی، انتخاب نوع درست نوار نقاله میتواند تفاوت چشمگیری در کیفیت نهایی محصول و کارایی خط تولید ایجاد کند.
در این مقاله از وبسایت رسمی صنایع نوار نقاله قاسمی، بررسی میکنیم که کدام نوع نوار نقاله برای خطوط مونتاژ الکترونیک مناسبتر است، چه ویژگیهایی باید داشته باشد و چطور میتواند فرآیند تولید را بهینه کند.

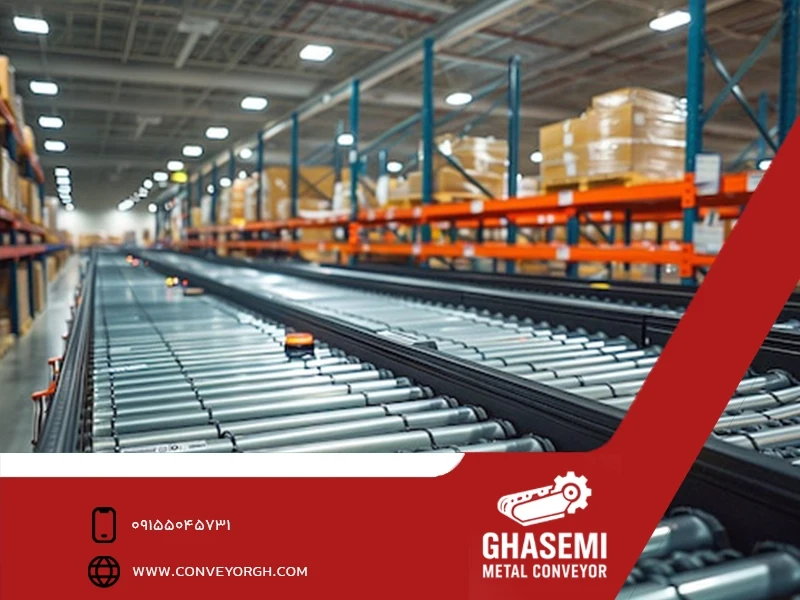

اهمیت نوار نقاله در صنعت الکترونیک
خطوط مونتاژ الکترونیک معمولاً شامل مراحل دقیق و ظریفی هستند، مانند لحیمکاری، تست عملکرد، نصب قطعات و بستهبندی. در این میان، نوار نقالهها نقش مهمی در انتقال قطعات بین ایستگاههای کاری دارند.
مزایای استفاده از نوار نقاله در خطوط مونتاژ الکترونیک:
- افزایش سرعت در انتقال قطعات
- کاهش خطاهای انسانی
- حفظ نظم و هماهنگی در فرآیند مونتاژ
- جلوگیری از آسیب فیزیکی به قطعات حساس
- امکان کنترل دقیق سرعت و توقف در هر مرحله
به همین دلیل، استفاده از نوار نقاله تخصصی و ضد الکتریسیته ساکن (ESD) در این صنعت بسیار حیاتی است.
نکته مهم: فروش نوار نقاله توری برای خطوط مونتاژ الکترونیک با تمرکز بر دقت، دوام و مقاومت حرارتی انجام میشود. این نوارها امکان جابجایی قطعات کوچک و حساس را فراهم کرده و کیفیت تولید و کارایی خطوط مونتاژ را افزایش میدهند.
ویژگیهای نوار نقاله مناسب برای صنایع الکترونیک
از آنجایی که قطعات الکترونیکی بسیار حساس هستند، نوار نقالههای مورد استفاده در این حوزه باید ویژگیهای خاصی داشته باشند:
ضد الکتریسیته ساکن (ESD Safe)
یکی از مهمترین ویژگیها در خطوط مونتاژ الکترونیک، پیشگیری از تخلیه الکتریکی (ESD) است. هرگونه بار الکتریکی میتواند باعث سوختن یا از کار افتادن قطعات شود.
بنابراین سطح تسمه یا رولر باید از موادی ساخته شود که هدایت الکتریکی کنترلشده داشته باشند تا الکتریسیته به زمین منتقل شود.
سطح صاف و مقاوم در برابر حرارت
در بسیاری از خطوط تولید، نوار نقاله از زیر دستگاههای لحیمکاری عبور میکند. بنابراین، باید در برابر حرارت و مواد شیمیایی مقاوم باشد.
بیشتر بخوانید» بهترین نوار نقاله برای بسته بندی مواد غذایی را بشناسید
حرکت یکنواخت و کنترلشده
سرعت نوار باید کاملاً قابل تنظیم باشد تا با فرآیندهای دقیق مونتاژ هماهنگ شود. هر لرزش یا حرکت ناگهانی میتواند منجر به خطا در جایگذاری قطعات شود.
قابلیت یکپارچهسازی با سیستمهای اتوماسیون
در خطوط تولید مدرن، نقاله باید قابلیت اتصال به رباتها، سنسورها و سیستمهای کنترل PLC را داشته باشد.
انواع نوار نقاله مورد استفاده در خطوط مونتاژ الکترونیک
در صنعت الکترونیک بسته به نوع محصول و فضای کارخانه، از چند نوع نوار نقاله مختلف استفاده میشود. در ادامه پرکاربردترین آنها را معرفی میکنیم:
بیشتر بخوانید» چگونه تسمه نوار نقاله را تعمیر یا تعویض کنیم؟
نوار نقاله تسمهای ضد ESD
رایجترین نوع نوار نقاله در صنایع الکترونیک است. تسمه آن معمولاً از مواد آنتیاستاتیک یا PVC رسانا ساخته میشود.
مزایا:
- جلوگیری از تخلیه الکتریکی
- وزن سبک و نصب آسان
- قابل تنظیم در سرعت و جهت حرکت
کاربرد:
انتقال PCB، تلفن همراه، لپتاپ و قطعات نیمههادی در خطوط تولید.
نوار نقاله غلتکی آنتیاستاتیک (ESD Roller Conveyor)
در خطوطی که انتقال جعبهها، سینیها یا قطعات بستهبندیشده انجام میشود، نقاله غلتکی ضد ESD بهترین گزینه است.
ویژگیها:
- رولرهای پلاستیکی یا فلزی با پوشش ضد الکتریسیته ساکن
- دوام بالا و نیاز کم به تعمیر
- مناسب برای محیطهای تمیز (Clean Room)
بیشتر بخوانید» مهم ترین علائم هشدار دهنده در عملکرد نوار نقاله کدامند؟
نوار نقاله زنجیری سبک (Chain Conveyor for Electronics)
در برخی خطوط تولید که نیاز به تحمل وزن قطعات بیشتر وجود دارد، از نقالههای زنجیری سبک با پوشش ESD استفاده میشود.
مزیت:
- تحمل وزن بالا
- حرکات دقیق و بدون لغزش
- مناسب برای مونتاژ قطعات سنگینتر مثل منبع تغذیه یا کیس دستگاهها
نوار نقاله ماژولار (Modular Conveyor)
در کارخانههای مدرن الکترونیک از نوار نقالههای ماژولار استفاده میشود که از قطعات پلاستیکی آنتیاستاتیک تشکیل شدهاند.
مزایا:
- تعمیر آسان (تعویض یک ماژول به جای کل تسمه)
- مقاومت بالا در برابر حرارت و مواد شیمیایی
- قابلیت تنظیم مسیر به صورت مستقیم یا منحنی
بهترین جنس تسمه برای خطوط مونتاژ الکترونیک
جنس تسمه یکی از مهمترین عوامل در انتخاب نوار نقاله است. در این صنعت معمولاً از جنسهای زیر استفاده میشود:
- PVC رسانا: رایجترین نوع، مقاوم و مقرونبهصرفه
- PU آنتیاستاتیک: نرمتر و مناسب برای قطعات حساستر
- پلیاستر ضد ESD: مقاوم در برابر سایش و گرما
انتخاب نوع تسمه به نوع محصول و شرایط محیط تولید بستگی دارد.

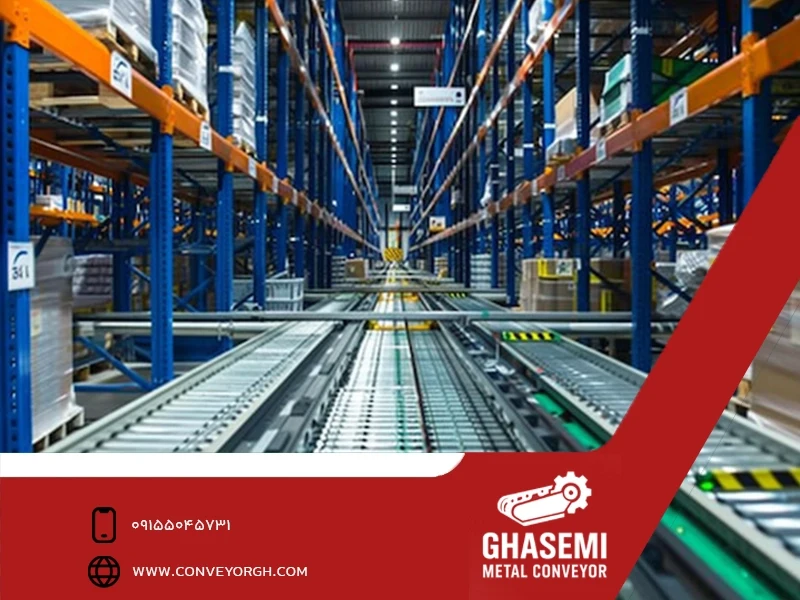

نکات طراحی و نصب نوار نقاله در خطوط الکترونیک
برای بهرهوری بالاتر و جلوگیری از آسیب به قطعات، رعایت چند نکته ضروری است:
- ایجاد مسیر زمین مناسب برای تخلیه بار الکتریکی
- استفاده از پایههای قابل تنظیم برای هماهنگی ارتفاع بین ایستگاهها
- تنظیم دقیق سرعت نوار متناسب با فرآیند مونتاژ
- نظافت دورهای تسمه برای جلوگیری از تجمع گرد و غبار
- کنترل محیط رطوبت و دما برای عملکرد بهتر تسمه ضد ESD
بیشتر بخوانید» روش های کاربردی برای تعمیر نگهداری انواع نوار نقاله
مزایای نوار نقاله تخصصی در صنایع الکترونیک
استفاده از نوار نقالههای طراحیشده مخصوص مونتاژ الکترونیک، مزایای چشمگیری به همراه دارد:
- کاهش ۳۰ تا ۵۰ درصدی زمان جابجایی بین ایستگاهها
- افزایش دقت مونتاژ و کاهش ضایعات
- بهبود ایمنی و نظم در محیط کاری
- قابلیت ردیابی هر قطعه از طریق سیستمهای اتوماسیون
- صرفهجویی در هزینههای تولید و نیروی انسانی
آینده نوار نقالهها در صنایع الکترونیک
با رشد فناوری و تولید هوشمند (Smart Manufacturing)، نوار نقالههای الکترونیکی نیز در حال تحول هستند.
نسل جدید این نقالهها دارای سنسورهای تشخیص قطعه، تنظیم خودکار سرعت و ارتباط با رباتها هستند.
در کارخانههای مدرن، نقالهها میتوانند به سیستم ERP و MES متصل شوند تا تمام دادههای تولید بهصورت لحظهای ثبت و تحلیل شود.
جمعبندی
در خطوط تولید الکترونیک، دقت، سرعت و ایمنی حرف اول را میزنند. نوار نقالهای که ویژگی ضد ESD، حرکت نرم و قابلیت تنظیم سرعت داشته باشد، بهترین گزینه برای این صنعت است.
با انتخاب هوشمندانه نوع نقاله و نگهداری اصولی از آن، میتوان کیفیت مونتاژ، بهرهوری تولید و عمر تجهیزات را بهطور چشمگیری افزایش داد.
سوالات متداول درباره نوار نقاله مناسب برای خطوط مونتاژ الکترونیک
۱. چرا نوار نقاله تخصصی برای خطوط مونتاژ الکترونیک مهم است؟
طراحی دقیق، تثبیت قطعات کوچک و هماهنگی با تجهیزات اتوماسیون، جریان تولید را هموارتر و خطاها را کاهش میدهد.
۲. اصلیترین ویژگیهای نوار نقاله برای مونتاژ الکترونیک چیست؟
سرعت کنترلشده، عرض کم، سطح یکنواخت، قابلیت تغییر درجه و هماهنگی با روباتها و سیستمهای تست.
۳. چه نوع نوار نقالهای برای قطعات حساس الکترونیکی مناسب است؟
مدلهای با سطح ضد الکتریسیته ساکن، کملرزش، با پوشش محافظ و قابلیت پشتیبانی از بار سبک مناسب هستند.
۴. چه نکاتی هنگام نصب نوار نقاله در خط مونتاژ الکترونیک باید رعایت شود؟
تنظیم دقیق ارتفاع با دستگاههای بعدی، همسطح شدن با تجهیزات جانبی، تأمین مسیر کوتاه و کمپیچ و مصرف کم انرژی.
۵. چگونه نوار نقاله موجب افزایش بهرهوری در مونتاژ الکترونیک میشود؟
با کاهش جابهجایی دستی، افزایش سرعت انتقال قطعات، کاهش خطاهای انسانی و امکان تلفیق با اتوماسیون، بهرهوری تولید بالاتر میرود.
