نوار نقاله یکی از مهمترین تجهیزات در صنایع مختلف برای انتقال مواد است. چه در معادن، چه در صنایع غذایی یا تولیدی، دانستن ظرفیت حمل نوار نقاله برای طراحی و بهرهبرداری بهینه، حیاتی است. اما چگونه میتوان این ظرفیت را به درستی محاسبه کرد؟ در این مقاله از وبسایت رسمی صنایع نوار نقاله قاسمی، با اصول محاسبه ظرفیت نوار نقاله آشنا میشویم و تمامی عوامل مؤثر در این محاسبه را بررسی میکنیم.
ظرفیت حمل نوار نقاله چیست؟
یکی از مهم ترین مواردی که زمان خرید نوار نقاله توری باید به آن توجه شود، میزان ظرفیت حمل این قطعه است. ظرفیت حمل نوار نقاله (Conveyor Capacity) به میزان مادهای گفته میشود که یک نوار نقاله در واحد زمان میتواند منتقل کند. معمولاً ظرفیت حمل با واحدهای تن بر ساعت (TPH) یا متر مکعب بر ساعت (m³/h) بیان میشود.
محاسبه دقیق ظرفیت حمل باعث میشود از اضافهبار و استهلاک زودهنگام دستگاه جلوگیری شده و بهرهوری سیستم بالا برود.

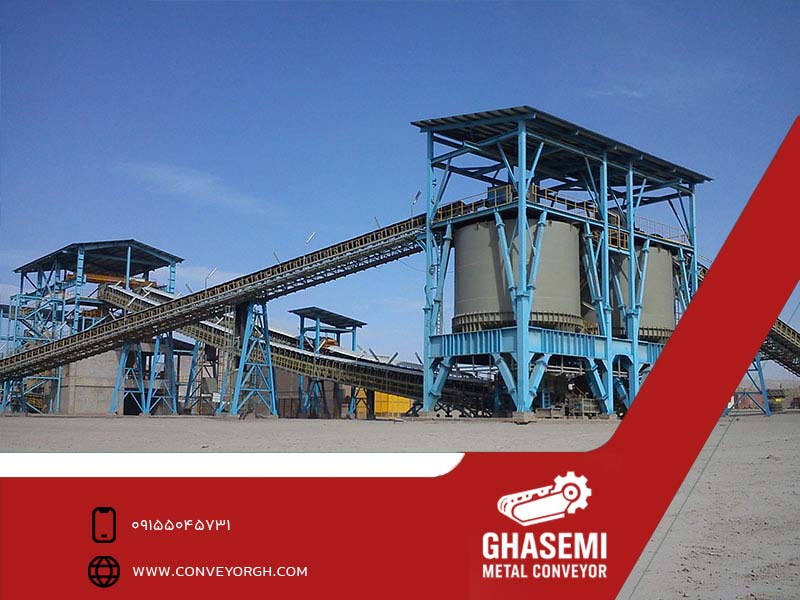

فرمول استاندارد محاسبه ظرفیت نوار نقاله
برای نوار نقالههای تسمهای که مواد به صورت حجمی (مثل شن، ماسه، غلات و…) حمل میشوند، فرمول زیر رایج است:
Q = A × V × ρ × ۳۶۰۰
Q: ظرفیت حمل (کیلوگرم بر ساعت یا تن بر ساعت)
A: سطح مقطع بارگیری مواد روی نوار (بر حسب متر مربع)
V: سرعت حرکت تسمه نقاله (متر بر ثانیه)
:ρ چگالی مواد (کیلوگرم بر متر مکعب)
اگر مواد را به صورت حجمی در نظر بگیریم، فرمول سادهتری نیز وجود دارد:
Q = A × V × ۳۶۰۰
بیشتر بخوانید» تسمه نوار نقاله چیست؟
که در آن، Q بر حسب متر مکعب بر ساعت محاسبه میشود.
تأثیر سرعت نوار در ظرفیت
سرعت نوار، یکی از مؤثرترین عوامل بر ظرفیت حمل است. افزایش سرعت، باعث افزایش ظرفیت میشود؛ اما باید دقت کرد که افزایش بیش از حد سرعت، ممکن است باعث ریزش مواد، افزایش سایش و آسیب به دستگاه شود. به طور معمول، سرعت نوار نقاله برای مواد مختلف بین ۰.۵ تا ۳ متر بر ثانیه تنظیم میشود.

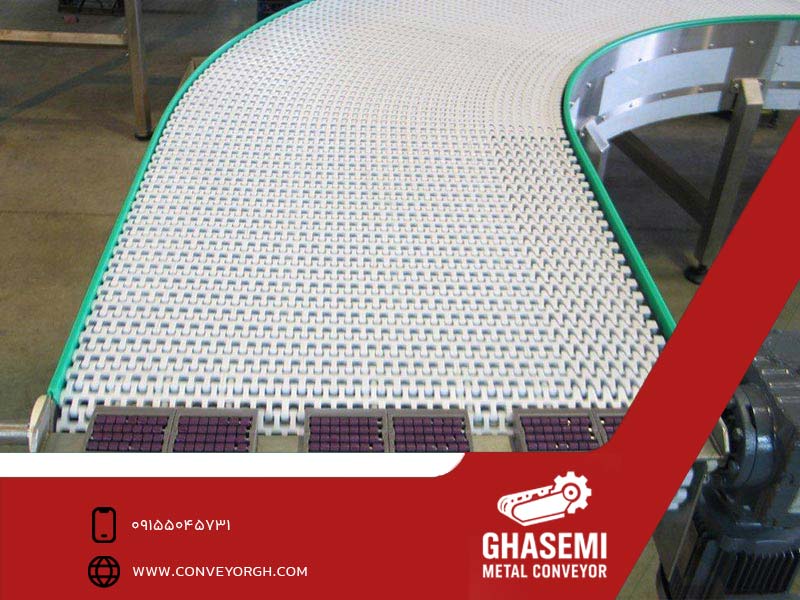

مثال کاربردی از محاسبه ظرفیت نوار نقاله
فرض کنید یک نوار نقاله با عرض ۰.۶ متر و ارتفاع بارگیری ۰.۲ متر داریم. مادهای با چگالی ۱۵۰۰ کیلوگرم بر متر مکعب و سرعت نقاله ۱.۲ متر بر ثانیه در حال حمل است. ضریب شکل را ۰.۸ در نظر میگیریم.
مرحله ۱: محاسبه سطح مقطع بارگیری
A = b × h × k = 0.6 × ۰.۲ × ۰.۸ = 0.۰۹۶ متر مربع
مرحله ۲: محاسبه ظرفیت حجمی
Qv = A × V × ۳۶۰۰ = 0.۰۹۶ × ۱.۲ × ۳۶۰۰ = 414.۷ m³/h
مرحله ۳: محاسبه ظرفیت وزنی
Qw = Qv × ρ = 414.۷ × ۱۵۰۰ = 622050 kg/h یا ۶۲۲.۰۵ تن در ساعت
بیشتر بخوانید» روش های نگهداری و تعمیر انواع نوار نقاله
نکات مهم در طراحی و محاسبه
نوع ماده: مواد پودری، دانهدرشت یا چسبنده، طراحی سطح بارگیری را تغییر میدهند.
زاویه حمل: زاویه شیب نوار نقاله، مستقیماً روی پایداری و ظرفیت مؤثر است.
سیستم بارگیری و تخلیه: مکانیزم ورود و خروج مواد، در توزیع یکنواخت بار روی نوار مؤثر است.
نوع تسمه: تسمههای صاف، شیاردار یا آجدار بسته به نوع ماده انتخاب میشوند.
تمیزی و نگهداری: سطح تسمه باید همیشه تمیز و بدون مانع باشد تا ظرفیت واقعی حفظ شود.
نتیجهگیری
محاسبه ظرفیت حمل نوار نقاله، نیازمند شناخت دقیق از ویژگیهای فنی دستگاه، نوع ماده، چگالی، سرعت و هندسه بارگیری است. با محاسبه دقیق این عوامل، میتوان از عملکرد بهینه نوار نقاله اطمینان حاصل کرد و از خرابیهای ناگهانی یا بهرهوری پایین جلوگیری کرد. فرمولها و روشهایی که در این مقاله معرفی شد، میتوانند راهنمایی کاربردی برای مهندسان و مدیران فنی در صنایع مختلف باشند.
سوالات متداول درباره محاسبه ظرفیت نوار نقاله
آیا عرض نوار نقاله به تنهایی تعیین کننده ظرفیت است؟
خیر، عرض نوار یکی از عوامل است، اما سرعت نوار، نوع ماده و چگالی نیز در ظرفیت حمل نقش دارند.
چگونه میتوان سرعت بهینه نوار نقاله را تعیین کرد؟
با توجه به نوع ماده، زاویه شیب و شرایط عملیاتی، باید سرعتی انتخاب شود که از ریزش مواد جلوگیری کرده و سایش تسمه را به حداقل برساند.
آیا میتوان ظرفیت نوار نقاله را افزایش داد؟
بله، با افزایش سرعت نوار، افزایش عرض نوار، یا بهینهسازی زاویه بارگیری میتوان ظرفیت را بالا برد.
محاسبه ظرفیت برای مواد چسبنده چگونه انجام میشود؟
مواد چسبنده معمولا به سطح نوار میچسبند و توزیع یکنواخت ندارند؛ بنابراین باید ضریب اطمینان بیشتری در محاسبات در نظر گرفت.
چه زمانی باید ظرفیت نوار نقاله را مجدد بررسی کرد؟
در زمان تعویض تسمه، تغییر نوع مواد، یا تغییر سیستم بارگیری، حتماً باید ظرفیت حمل مجدد محاسبه شود.
